Якщо ви коли-небудь стикалися з поганим сигналом мобільного зв’язку або намагалися підключити антену до підсилювача — майже напевно питання впиралося саме в роз’єми та перехідники. Ці невеликі деталі часто залишаються поза увагою, хоча саме від них залежить якість з’єднання всього тракту передачі сигналу.
Щоб розібратися в темі без зайвих ускладнень, почнемо з основ — а далі перейдемо до практичних нюансів вибору.
Навіщо взагалі потрібні ВЧ роз’єми та перехідники
Коаксіальний кабель сам по собі — лише провідник. Щоб з’єднати його з антеною, підсилювачем, репітером або будь-яким іншим обладнанням, потрібен роз’єм. А якщо типи роз’ємів на двох пристроях не збігаються — в хід іде перехідник.
Саме тому Перехідники та ВЧ роз’єми для коаксіального кабелю є обов’язковою складовою будь-якої системи підсилення мобільного сигналу, супутникового телебачення або радіозв’язку. Без правильно підібраних з’єднань навіть дорогий підсилювач працюватиме значно гірше за свої технічні характеристики.
Основні типи роз’ємів: коротко і по суті
На ринку існує кілька поширених стандартів ВЧ роз’ємів. Кожен із них має свою сферу застосування, діапазон частот і конструктивні особливості.
| Тип роз’єму | Де застосовується | Особливості |
|---|---|---|
| SMA | Мобільний зв’язок, Wi-Fi, репітери | Компактний, витриманий до 18 ГГц |

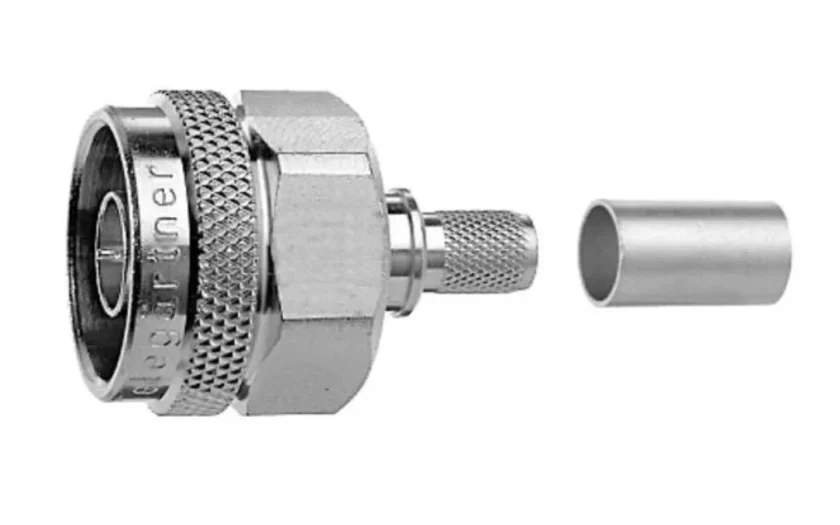

| N-type | Зовнішні антени, базові станції | Надійний, стійкий до вологи, до 11 ГГц |
| FME | Автомобільні антени | Мініатюрний, зручний монтаж |
| F-type | Супутникове та кабельне ТБ | Простий у встановленні, доступний |
| BNC | Відеообладнання, вимірювальна техніка | Байонетне кріплення, швидке з’єднання |
Розуміння цих відмінностей допомагає уникнути ситуації, коли куплений перехідник виявляється несумісним з наявним обладнанням. Краще витратити кілька хвилин на вивчення маркування, ніж потім повертати деталі.
Як влаштовані перехідники і чому якість має значення
Високочастотні роз’єми і перехідники відрізняються від звичайних електричних з’єднань тим, що працюють з сигналами у діапазоні від кількох мегагерц до десятків гігагерц. На таких частотах будь-яка неузгодженість імпедансу, мікрощілина або окислення контакту призводить до відбиття сигналу та його втрати.
Саме тому дешеві безіменні перехідники — не найкраще рішення навіть для домашнього використання. Вони можуть механічно підійти, але при цьому вносити додаткові втрати в тракт, що нівелює роботу всієї системи.
Хороший роз’єм — це невидима деталь, яку не помічають саме тому, що вона працює правильно. Поганий роз’єм помітний одразу — по якості сигналу.
На що варто звертати увагу при виборі:
- матеріал корпусу — латунь з нікелевим або золотим покриттям значно краще за простий алюміній;
- якість центрального контакту — він не повинен гнутися або люфтити;
- відповідність імпедансу — для більшості систем мобільного зв’язку це 50 Ом;
- клас захисту — для зовнішнього монтажу потрібен захист від вологи та UV-стійкість.
Імпеданс 50 Ом: чому це важливо
Під час вибору кабелю та роз’ємів для систем підсилення сигналу часто зустрічається позначення «50 Ом». Це характеристичний імпеданс — стандарт, якого дотримується переважна більшість обладнання для мобільного зв’язку, Wi-Fi та радіочастотних систем.
Для побудови якісного радіочастотного тракту підходить Високочастотний (ВЧ) коаксіальний кабель 50 Ом — він забезпечує узгодження з антенами, підсилювачами і всіма компонентами системи. Використання кабелю з іншим імпедансом (наприклад, 75 Ом від телевізійної антени) призведе до відбиття частини сигналу і погіршення роботи всього ланцюжка.
Типові помилки при підключенні роз’ємів
Навіть досвідчені монтажники іноді припускаються помилок, які коштують якості сигналу. Ось найпоширеніші з них:
- Затягування роз’єму «від руки» без ключа — SMA і N-type роз’єми мають нормований момент затягування, перевищення якого руйнує центральний контакт.
- Змішування роз’ємів 50 Ом і 75 Ом — вони можуть механічно підійти, але електрично несумісні.
- Залишення відкритих роз’ємів без заглушок на вулиці — волога та бруд швидко руйнують контакт.
- Використання перехідника там, де можна обійтися одним кабелем із потрібними роз’ємами на кінцях — кожен додатковий перехідник — це додаткові втрати.
Коли без перехідника не обійтися — і як його вибрати правильно
Буває, що обладнання має роз’єм одного стандарту, а кабель або антена — іншого. В такому разі перехідник — єдине рішення. Головне — вибирати його від перевіреного виробника і переконатися, що він розрахований на потрібний частотний діапазон.
Перед покупкою корисно скласти простий перелік: який роз’єм на підсилювачі, який на антені, який тип кабелю використовується. Маючи ці три позиції, підібрати потрібний перехідник стає значно простіше — і продавець, і онлайн-фільтр магазину одразу дадуть точний результат.
Невеликі деталі в радіочастотному тракті вирішують більше, ніж здається на перший погляд. Правильно підібрані роз’єми і перехідники — це не технічна дрібниця, а основа стабільної та якісної роботи всієї системи зв’язку.
