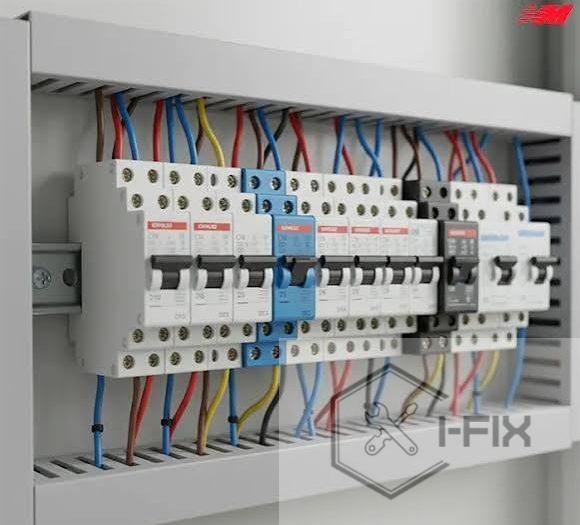

Електрощит у будь-якій будівлі — це не просто набір перемикачів, а перша лінія захисту від коротких замикань, перевантажень і потенційних пожеж через несправну проводку. Серед усіх компонентів щита саме автоматичні вимикачі відіграють ключову роль: вони миттєво розривають коло при виникненні аварійної ситуації, захищаючи і проводку, і підключені прилади, і людей.
Підбираючи обладнання для нового щита чи заміни застарілого, варто розуміти, що не всі автоматичні вимикачі однакові — параметри підбираються індивідуально під кожне коло залежно від навантаження і типу проводки.
Як працює автоматичний вимикач: проста логіка складного захисту
Усередині кожного автомата є два механізми спрацювання, які реагують на різні типи аварій.
Тепловий розчіплювач реагує на тривале перевантаження — коли через коло протікає струм, що перевищує номінальний, але не критично. Біметалева пластина поступово нагрівається і деформується, через кілька секунд або хвилин (залежно від ступеня перевантаження) розриваючи коло. Це захищає проводку від перегріву при тривалому надмірному навантаженні.
Електромагнітний розчіплювач спрацьовує миттєво при коротких замиканнях, коли струм різко зростає в десятки разів. Тут затримка не потрібна і навіть шкідлива — електромагнітна котушка розриває коло за частки секунди, до того як струм короткого замикання встигне пошкодити проводку чи спричинити займання.
Номінальний струм: як правильно підібрати
Вибір номіналу вимикача безпосередньо пов’язаний з перерізом кабелю, який він захищає. Завищений номінал — це проводка, яка може перегрітися задовго до того, як автомат відреагує. Занижений — постійні неприємні відключення при нормальному навантаженні.
| Переріз кабелю (мідь) | Максимальний струм проводки | Рекомендований номінал автомата |
|---|---|---|
| 1,5 мм² | 19 А | 10–16 А |
| 2,5 мм² | 27 А | 16–20 А |
| 4 мм² | 38 А | 25–32 А |
| 6 мм² | 46 А | 32–40 А |
Принцип простий: номінал автомата завжди має бути меншим або рівним максимально допустимому струму для конкретного перерізу проводки — тоді захист спрацює раніше, ніж кабель встигне перегрітися.
Час-струмові характеристики: B, C, D — у чому різниця
Літера на корпусі автомата позначає кратність струму спрацювання електромагнітного розчіплювача відносно номінального струму. Це визначає, наскільки автомат чутливий до пускових струмів.
- Характеристика B (3-5×Iн) — для кіл з мінімальним пусковим струмом: освітлення, розетки в житлових приміщеннях без потужної техніки
- Характеристика C (5-10×Iн) — універсальний вибір для більшості побутових і комерційних кіл, де є помірний пусковий струм: холодильники, насоси, кондиціонери
- Характеристика D (10-20×Iн) — для обладнання зі значним пусковим струмом: потужні електродвигуни, трансформатори, зварювальне обладнання
Помилковий вибір характеристики призводить до двох типів проблем: занадто чутлива характеристика B спрацьовує на нешкідливі пускові струми побутової техніки, а занадто груба характеристика D може не захистити належним чином коло з мінімальним пусковим навантаженням.
Кількість полюсів: однополюсні, двополюсні та трифазні моделі
Конструкція автомата залежить від типу мережі, яку він захищає. Однополюсні моделі розривають лише фазний провід і застосовуються для звичайних освітлювальних і розеткових кіл у однофазній мережі 220В. Двополюсні розривають одночасно фазу і нуль — це актуально для потужних споживачів і вологих приміщень, де важливо повне відключення від мережі.
Трифазні (триполюсні і чотириполюсні) автомати застосовуються для силового обладнання, підключеного до трифазної мережі 380В — насосні станції, виробниче обладнання, трифазні електродвигуни.
Практична порада: для вологих приміщень (ванна кімната, пральня, котельня) рекомендується двополюсний автомат навіть у звичайній однофазній мережі — це забезпечує повне відключення обладнання від мережі під час обслуговування, а не лише розрив фазного проводу.
Селективність захисту: чому порядок встановлення має значення
У правильно спроектованому щиті автомати працюють селективно — при аварії в конкретному колі спрацьовує саме той автомат, що захищає це коло, а не загальний ввідний. Це досягається правильним підбором номіналів і характеристик по всьому ланцюгу захисту.
Загальне правило селективності: номінал кожного наступного автомата вище по ланцюгу (ближче до вводу) повинен бути на одну-дві сходинки вищим за номінал автомата нижче по ланцюгу. Якщо це правило порушено, аварія в одному колі може призвести до спрацювання загального вступного автомата і знеструмлення всього об’єкта замість лише проблемної ділянки.
Коли варто замінити старі автомати на нові
Автоматичні вимикачі не служать вічно — механічний ресурс комутаційних апаратів обмежений кількістю циклів спрацювання, а матеріали з часом деградують. Кілька ознак, коли заміна стає необхідною: видимі сліди оплавлення або потемніння корпусу, складність або заїдання при вмиканні-вимиканні вручну, часті спонтанні спрацювання без видимої причини, вік установки понад 20-25 років навіть за відсутності видимих дефектів.
Регулярна перевірка стану електрощита — раз на кілька років, особливо в старих будівлях — дозволяє вчасно виявити зношені компоненти до того, як вони стануть причиною серйозної несправності або пожежі.
